ПРОИЗВОДСТВО, ПОСТАВКА И МОНТАЖ УСТРОЙСТВ УДАТ

ПО РОССИИ И СНГ ОТ ИЗОБРЕТАТЕЛЕЙ УСТРОЙСТВА



ОГРАНИЧЕНИЕ ПЕРЕНАПРЯЖЕНИЙ В РЕЖИМЕ ОЗЗ,

СОЗДАНИЕ УСЛОВИЙ ДЛЯ 100 % ЭФФЕКТИВНОСТИ ЗАЩИТ ОТ ОЗЗ












ПРИНЦИП РАБОТЫ УСТРОЙСТВА УДАТ

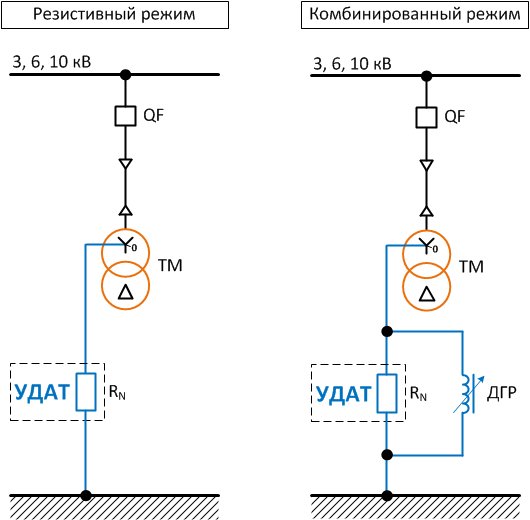

Устройство добавочного активного тока типа УДАТ предназначено для резистивного или комбинированного заземления нейтрали сетей 3, 6, 10 кВ, что позволяет ограничить перенапряжения в режиме однофазного замыкания на землю (ОЗЗ) до уровня (2,0÷2,1)Uн и создать условия для 100% селективности токовых защит от ОЗЗ

Принцип работы устройства основан на том, что в режиме ОЗЗ между нейтральной точкой сети 3, 6, 10 кВ и землей возникает напряжение смещения нейтрали, которое прикладывается к резистору. В результате этого через резистор протекает активный ток, способствующий повышению селективности токовых защит от ОЗЗ. Ограничение перенапряжений в режиме ОЗЗ достигается за счет снижения величины напряжения смещения нейтрали и создания низкоомного контура для перезаряда емкостей фаз сети по отношению к земле

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСТРОЙСТВА УДАТ


- Ограничение перенапряжений в режиме ОЗЗ до уровня 2,0-2,1Uн

- Исключение возникновения феррорезонансных перенапряжений

- Создание условий для 100% селективности токовых защит от ОЗЗ

- Создание условий для сокращения затрат времени на отыскание

  мест пробоя изоляции кабельных линий

- Диапазон добавочного активного тока 3,5-18 А

- Длительное время работы, более 24 часов

- Рабочая температура окружающей среды -45°С +55°С

- Напряжение питающей сети - 3, 6, 10 кВ

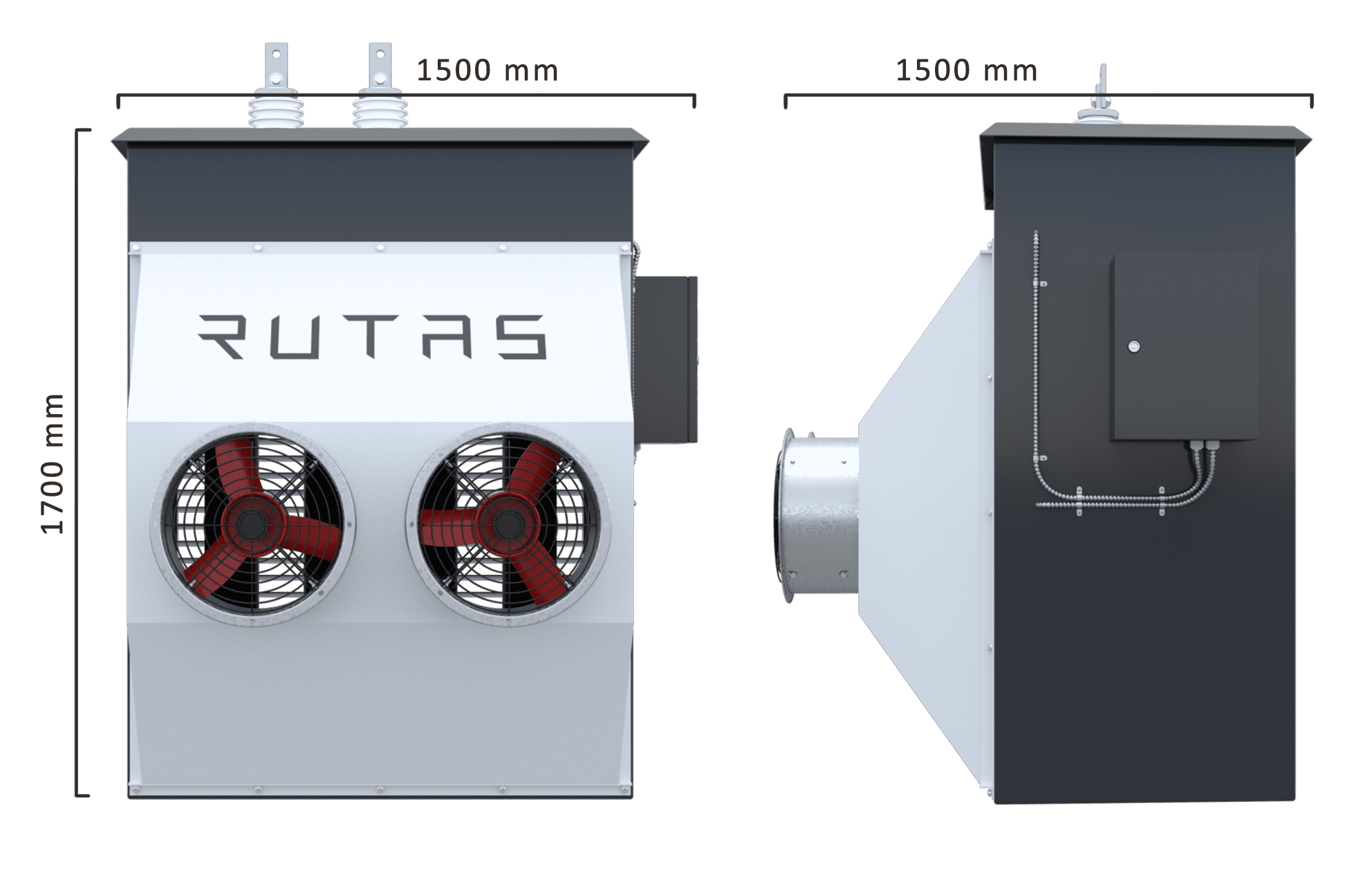

- Масса 420 кг

0/8

ПОЛУЧИТЕ КОММЕРЧЕСКОЕ ПРЕДЛОЖЕНИЕ

НА УСТРОЙСТВА ДОБАВОЧНОГО АКТИВНОГО ТОКА

ТИПА УДАТ


СОПУТСТВУЮЩИЕ УСЛУГИ



Комплекс технических решений и средств для снижения аварийных отключений на 67% и исключения ложных отключений в системах электроснабжения, уменьшения выхода из строя кабельных линий и электроприемников на 71%, сокращения простоев технологического оборудования и электропотребителей на 87%

Расчет и измерение токов однофазного замыкания на землю в системах электроснабжения 3, 6, 10 кВ

Расчет и измерение внутренних перенапряжений в системах электроснабжения 0,4-10 кВ и обоснование эффективных средств их ограничения
